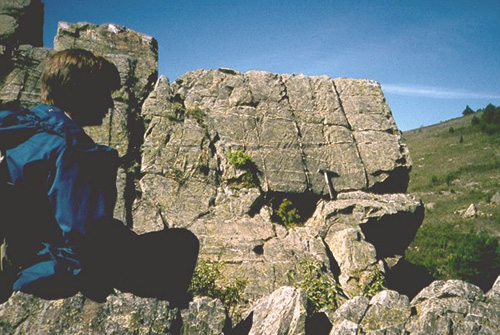

In bovenstaande kwartsiet serie kijken we op een laagvlak met loodrecht daarop een aantal sets van diaklasen. Langs enkele diaklasen komt een kwarts vulling voor.

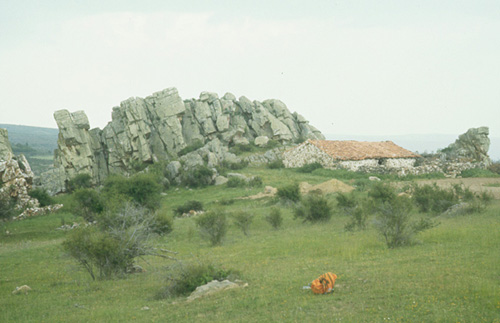

Zeer sterk gediaklaseerd kwartsietniveau vormt een duidelijke rug waarin de gelaagdheid onder dertig graden van ons weghelt naar linksachter. Een kleine dwarsbreuk verzet de kwartsietrug aan de achterzijde van het huisje.

Stratigrafie 2

In kwartsietische niveaus wordt het vaststellen van de bedding bemoeilijkt door de grote hoeveelheid diaklasen. Deze komen over het algemeen voor in een drietal sets loodrecht op de gelaagdheid. Deze geometrie kan behulpzaam zijn bij het bepalen van het laagvlak. Verdere kenmerken zijn (1) sedimentaire structuren volgens de gelaagdheid, (2) detritische glimmers in het laagvlak, (3) onregelmatige vlakken. Diaklasen zijn over het algemeen beduidend rechter en strakker dan de laagvlakken.

De kwartsietische gesteenten behoren vormen de meest erosie-resistente materialen in de ondergrond. Ze zijn over het algemeen goed ontsloten en daarom op de luchtfotos duidelijk herkenbaar. Begrenzingen van kwartsietische niveaus met de over- of onderliggende stratigrafie is danook meestal duidelijk zichtbaar.

Op de hierachter liggende paginas staan enkele voorbeelden van de kaarteerbaarheid van de kwartsiet niveaus.
